Afilallapis mecànic · AF-001
Jupiter
1

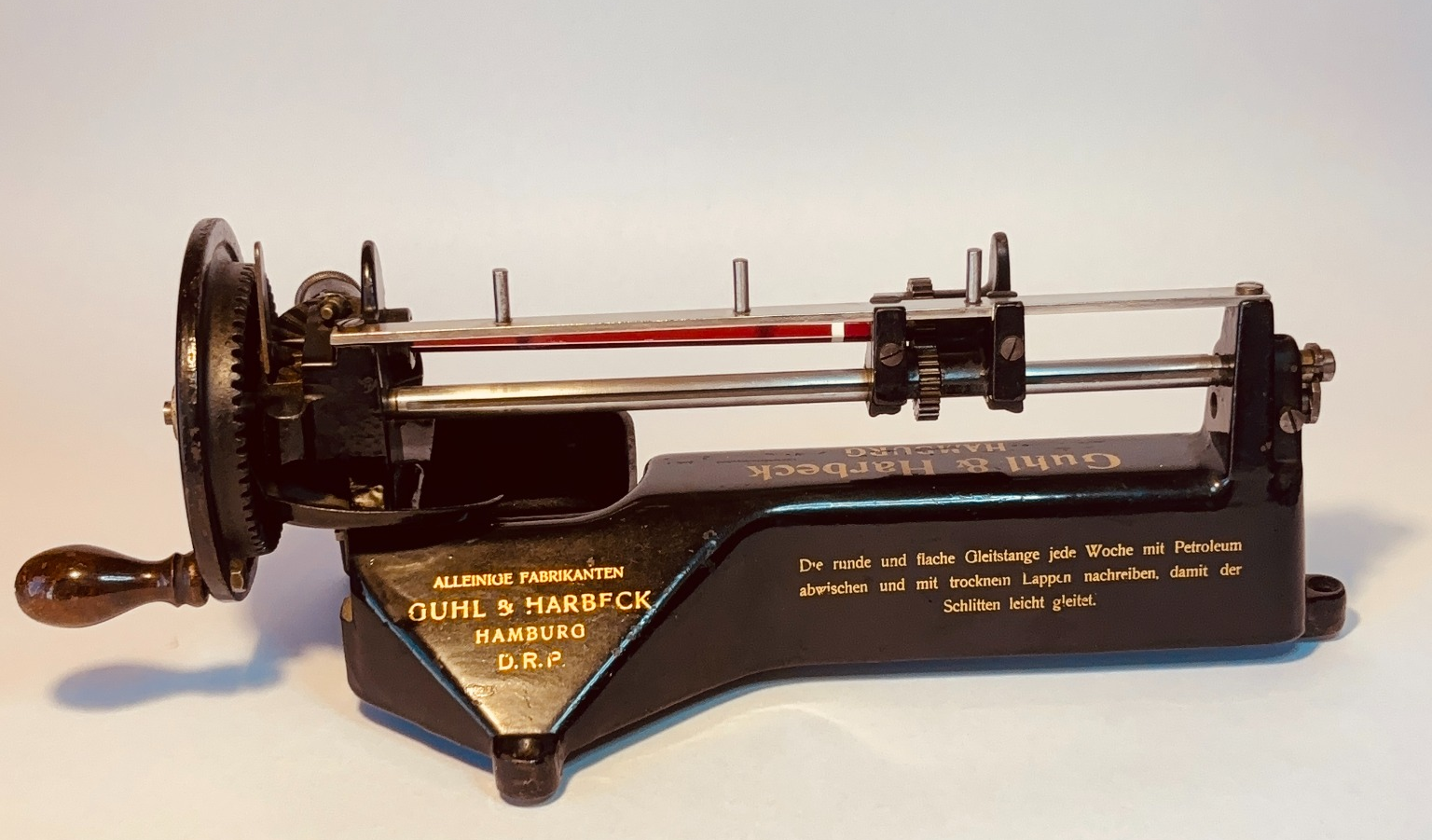

Una extraordinària màquina alemanya de banc que afila fent girar lentament el llapis davant d’una fresa circular, com un petit torn de precisió.
Enginyeria alemanya en miniatura
De la màquina de cosir
al petit torn
Guhl & Harbeck fou fundada a Hamburg el 1867 per Heinrich August Hermann Guhl i Christian Friedrich Harbeck. Després de fabricar màquines de cosir, la firma amplià el catàleg amb màquines d’oficina, esmoladors i afilallapis.
La primera Jupiter, avui coneguda com a Ur-Jupiter, fou patentada el 1896. La Jupiter 1, patentada el 15 de gener de 1905, incorporà un cos nou, un dipòsit independent d’encenalls i un mecanisme de tall més controlable.

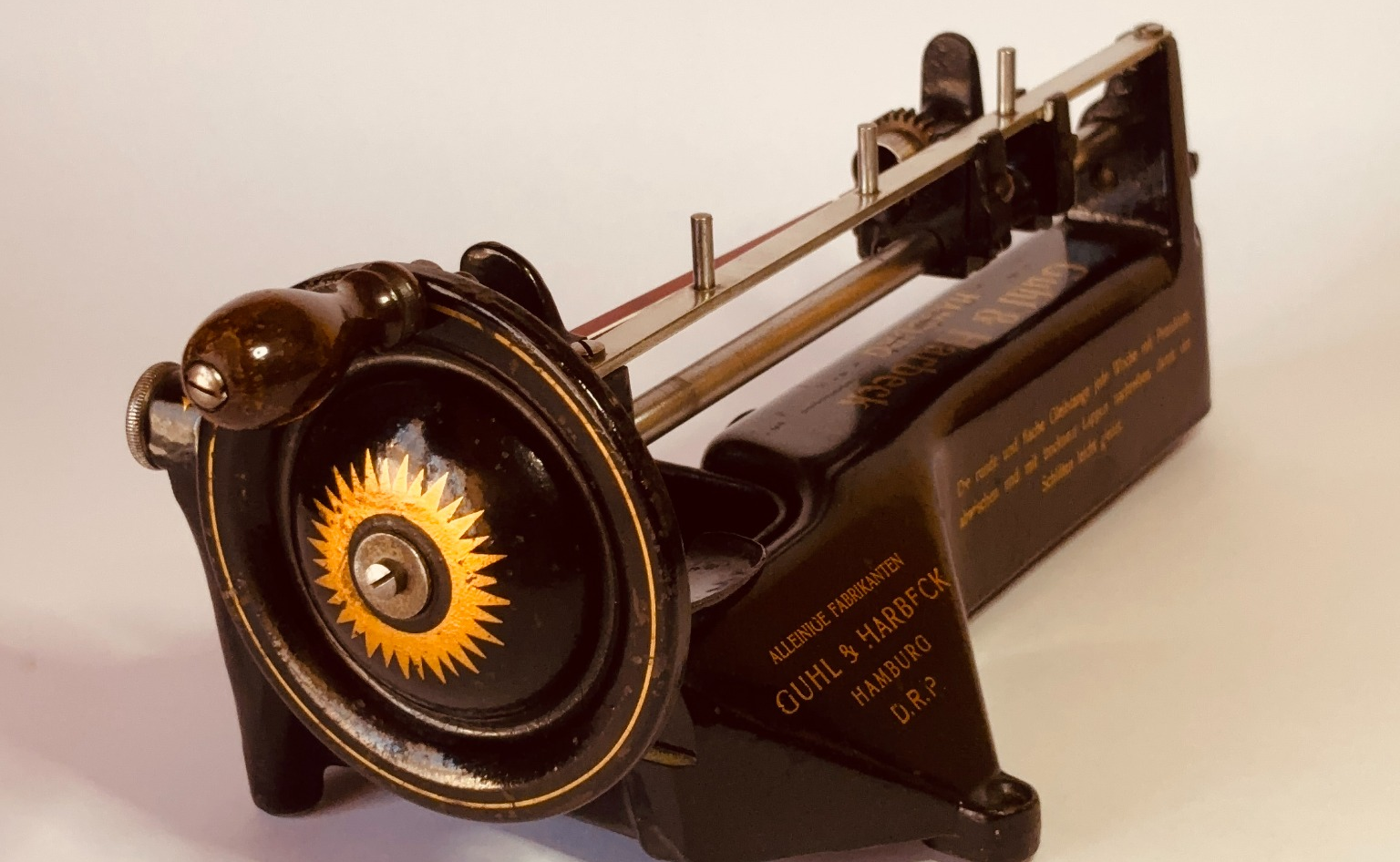

Volant i tren d’engranatgesLa transmissió canvia 90° la direcció del moviment
Mecànica i ús
El llapis gira
davant la fresa
La combinació del carro mòbil, el gran volant i dos trens d’engranatges permet apropar el llapis, fer girar la fresa i presentar successivament tota la seva circumferència al tall.
- 01
El llapis se subjecta al carro lliscant i s’apropa a la fresa.
- 02
La maneta mou el volant i els engranatges cònics acceleren la fresa.
- 03
Un segon tren d’engranatges fa girar lentament el llapis.
- 04
Els residus de fusta i grafit cauen al calaix frontal.
Evolució documentada

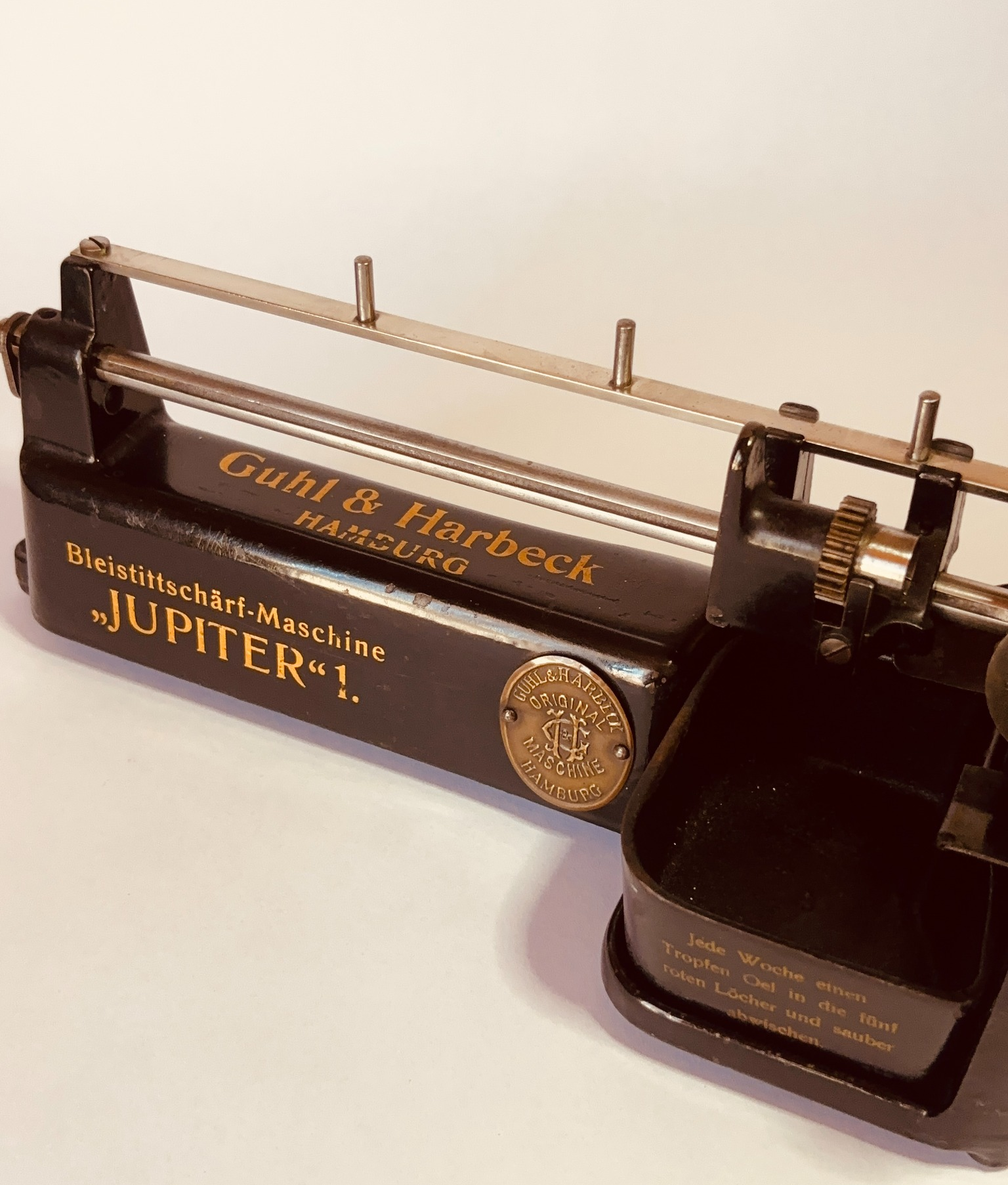

L’exemplar conserva el calaix de ferro colat, el pom de fusta, les lletres daurades, la placa «Original Maschine» i les instruccions originals de lubricació.
Detalls de l’exemplar
Marca, manteniment
i transmissió

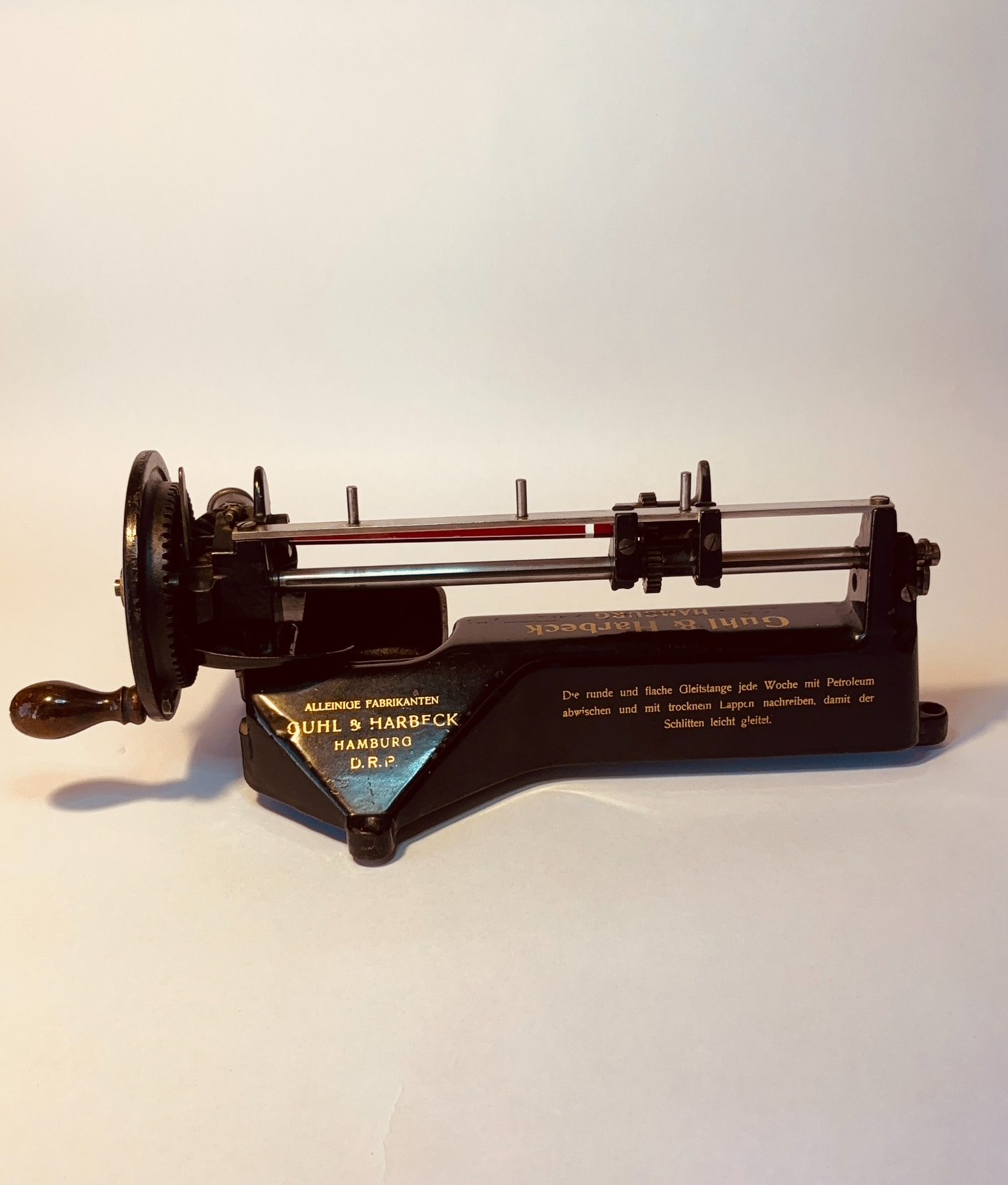

Les inscripcions indiquen aplicar setmanalment oli als cinc orificis marcats i netejar les guies perquè el carro llisqui amb facilitat.
Fonts principals · Technik-Museum Kassel; Spitzmaschine.de; Early Office Museum; SLK Museo.
Fotografies i lectura directa de l’exemplar: Col·lecció Josep Maria Enrich Manero.
