Afilallapis d’escriptori · AF-010
Little Shaver
Pencil Sharpener
Un dels afilallapis nord-americans més directes de començament del segle XX: una ganiveta articulada reprodueix, amb més control, el gest tradicional d’afilar el llapis amb un ganivet.
Una màquina elemental
Afilar com amb
un ganivet
Edward L. McDivitt, de Belvidere (Illinois), va sol·licitar la patent el 15 de desembre de 1903 i la va obtenir el 29 de març de 1904. L’Early Office Museum documenta el model amb els noms Little Shaver Pencil Sharpener i Handy Pencil Sharpener, anunciat entre 1904 i 1919.
L’exemplar conserva la robusta base circular de ferro colat, els tres peus, el suport del llapis i el braç amb la ganiveta. La safata recull directament els encenalls i la pols de grafit.
Funcionament
Pressió, tall
i rotació manual
No hi ha engranatges ni maneta: el moviment de la mà substitueix tota la transmissió mecànica.
- 01
El llapis es recolza horitzontalment en el suport central, amb la punta sota la ganiveta.
- 02
El cargol superior regula la posició i la profunditat del tall.
- 03
L’operador abaixa el llarg braç articulat i la fulla arrenca una làmina fina de fusta.
- 04
Després de cada passada, es gira lleugerament el llapis fins a formar una punta regular.
Patent confirmada
La patent US 755,917 mostra exactament la base circular, el suport del llapis i el braç portaganiveta visibles en aquesta peça.
Document original
Els dibuixos
de la patent

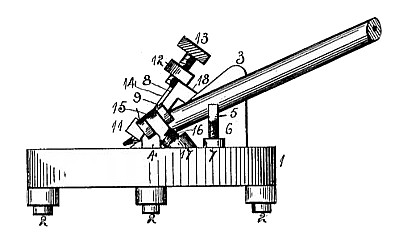

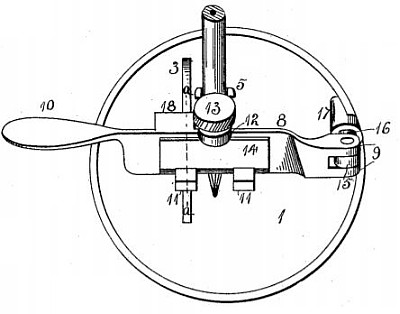

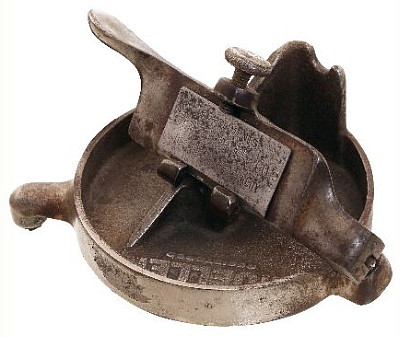

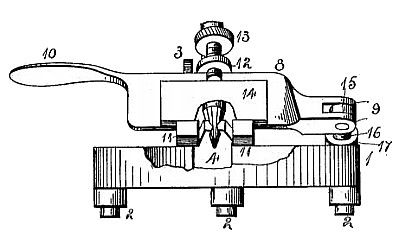

Les quatre figures expliquen el conjunt, l’articulació del braç, la subjecció de la fulla i el sistema que limita la profunditat de cada passada.
Patent sol·licitada el 15 de desembre de 1903 i concedida el 29 de març de 1904. Els dibuixos permeten comprovar la correspondència directa amb l’exemplar conservat.
L’exemplar
Tres vistes
del mecanisme

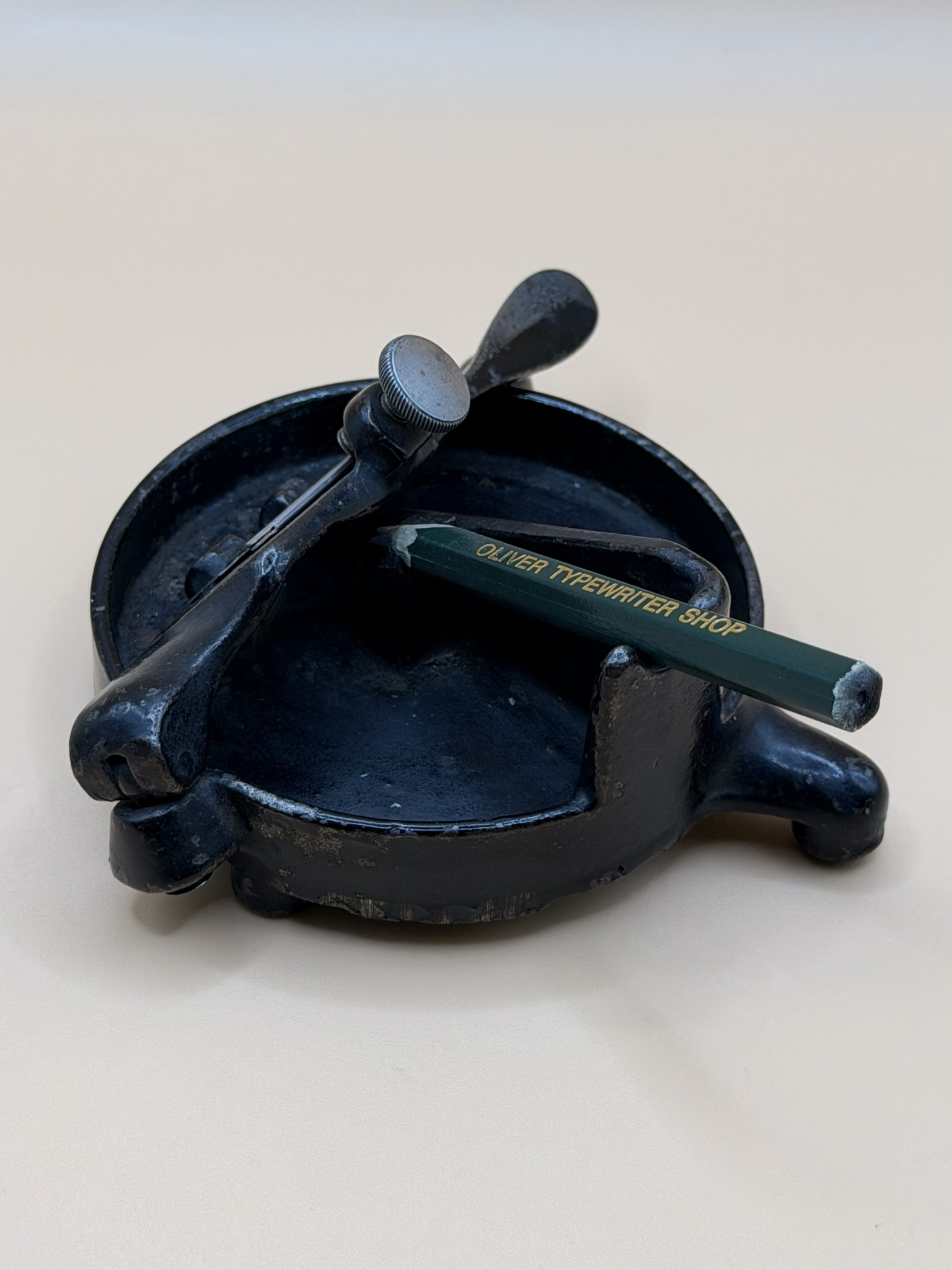

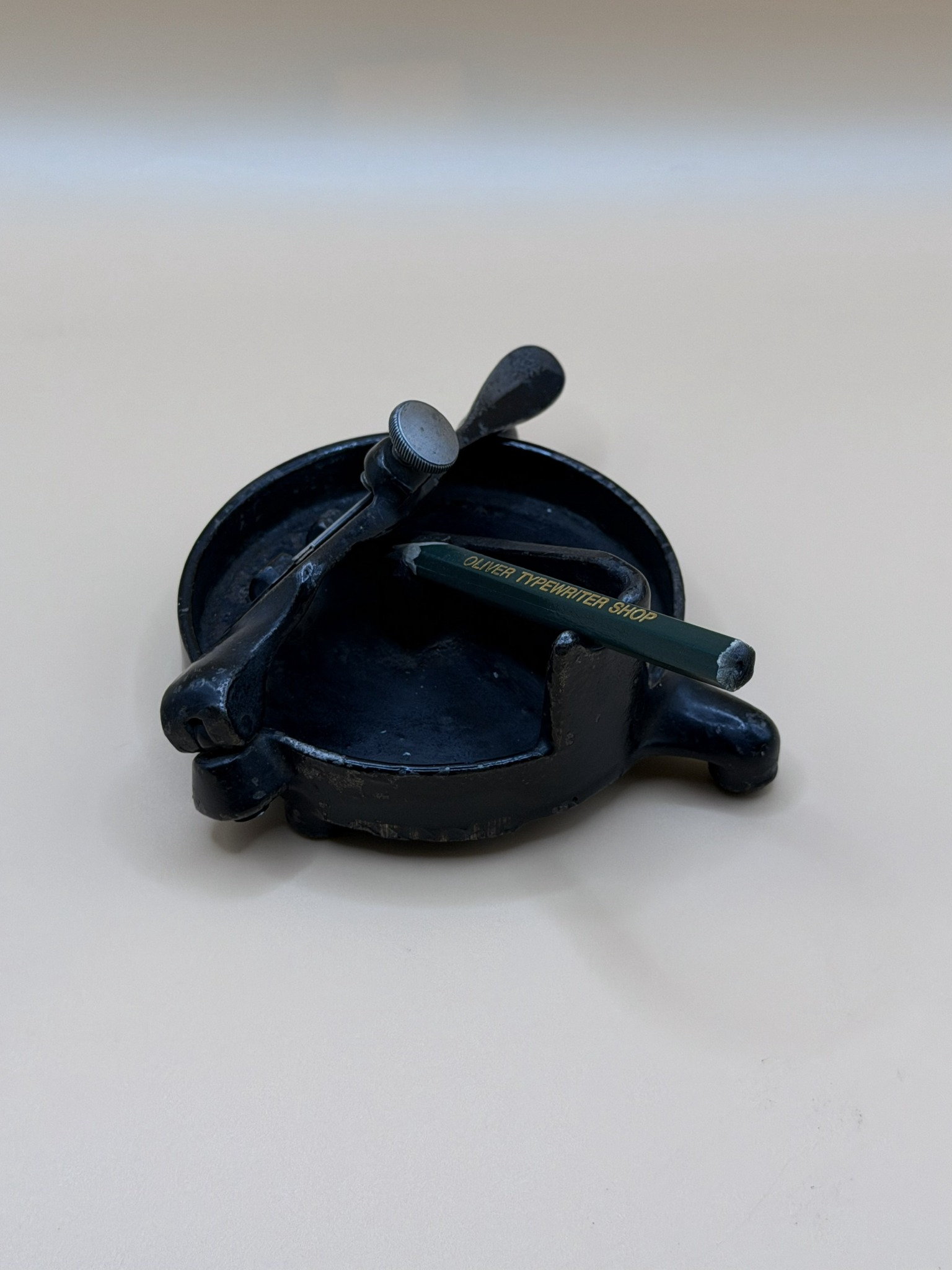

Les fotografies mostren el portaganiveta, el cargol de regulació, el suport del llapis i la safata circular que recull els residus.
Patent · Edward L. McDivitt, Pencil Sharpener, US 755,917, sol·licitada el 15 de desembre de 1903 i concedida el 29 de març de 1904.
Identificació i història comercial · Early Office Museum, Mechanical Pencil Sharpeners, 1900–1909.
Fotografies i lectura directa de l’exemplar: Col·lecció Josep Maria Enrich Manero.
