Afilallapis d’escriptori · AF-009
Perfect
Pencil Pointer
Una màquina nord-americana de 1890 que converteix un moviment rectilini en la rotació automàtica del llapis. La seva construcció en fusta deixa completament visible una mecànica tan senzilla com enginyosa.
Una idea patentada el 1890
Desplaçar per
fer girar
Edwin S. Drake, de Cambridge (Massachusetts), va patentar aquest principi el 29 d’abril de 1890. La màquina es va comercialitzar inicialment per la Perfect Pencil Pointer Company de Portland, Maine, i, des de 1892, per la Goodell Company d’Antrim, New Hampshire.
L’Early Office Museum documenta el Perfect Pencil Pointer anunciat entre 1890 i 1913. També recull una versió de 1892 amb base metàl·lica; l’exemplar conservat aquí correspon a la construcció de fusta amb muntants tornejats.
Funcionament
Carro, cremallera
i llima
La punta no entra en contacte amb una ganiveta helicoidal: es treballa contra una llima plana situada sobre la base.
- 01
El llapis s’introdueix en el portallapis del carro central.
- 02
L’operador inclina lleugerament l’eix perquè la punta reposi sobre la llima.
- 03
En desplaçar el carro d’un extrem a l’altre, el pinyó engrana amb la cremallera de l’eix.
- 04
Aquest engranatge fa girar el llapis mentre la llima forma una punta regular.
Patent confirmada
La patent US 426,716 descriu exactament els elements visibles en aquesta peça: base de fusta, llima transversal, eix oscil·lant amb cremallera i carro lliscant amb portallapis accionat per un pinyó.
Document original
Les dues làmines
de la patent

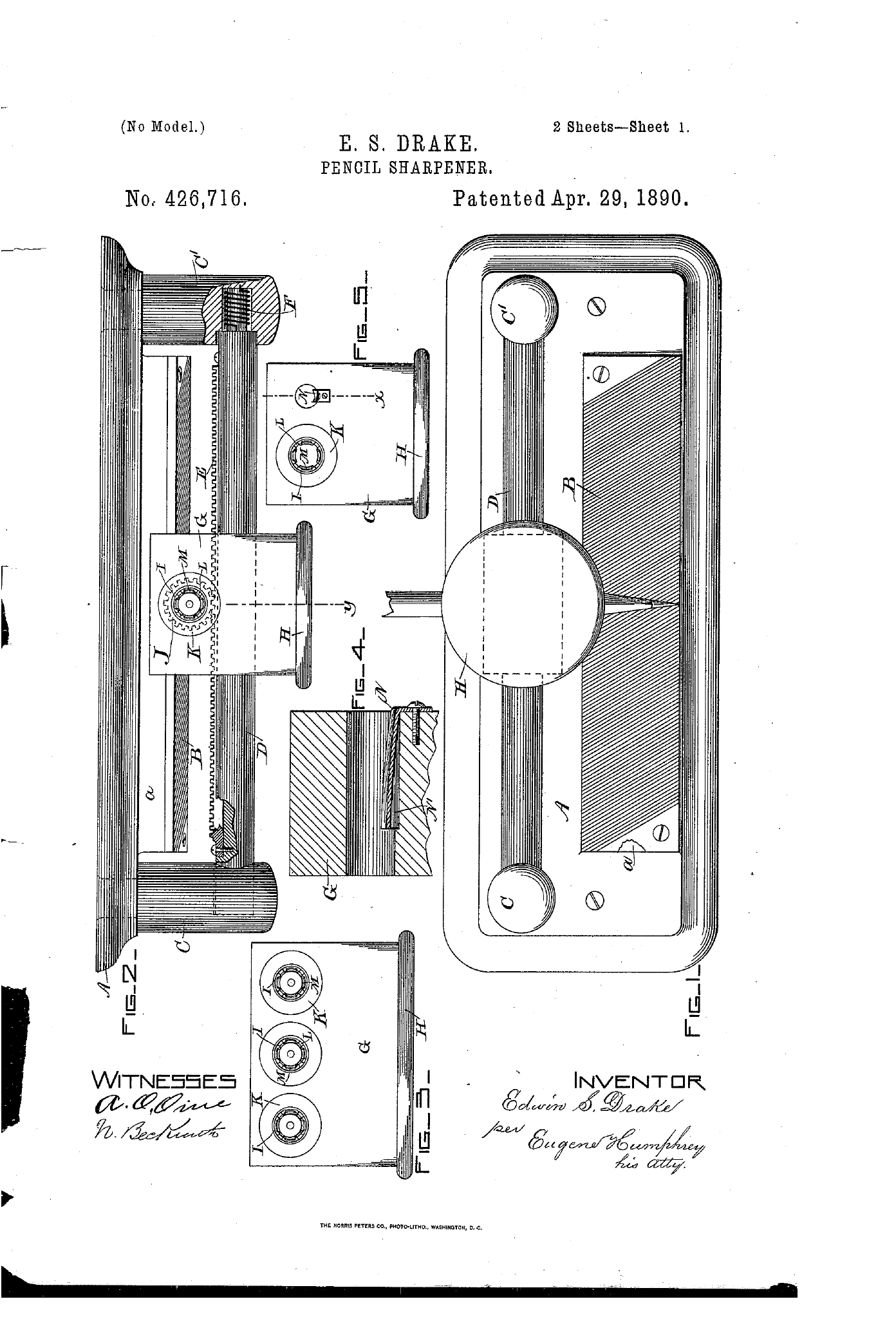

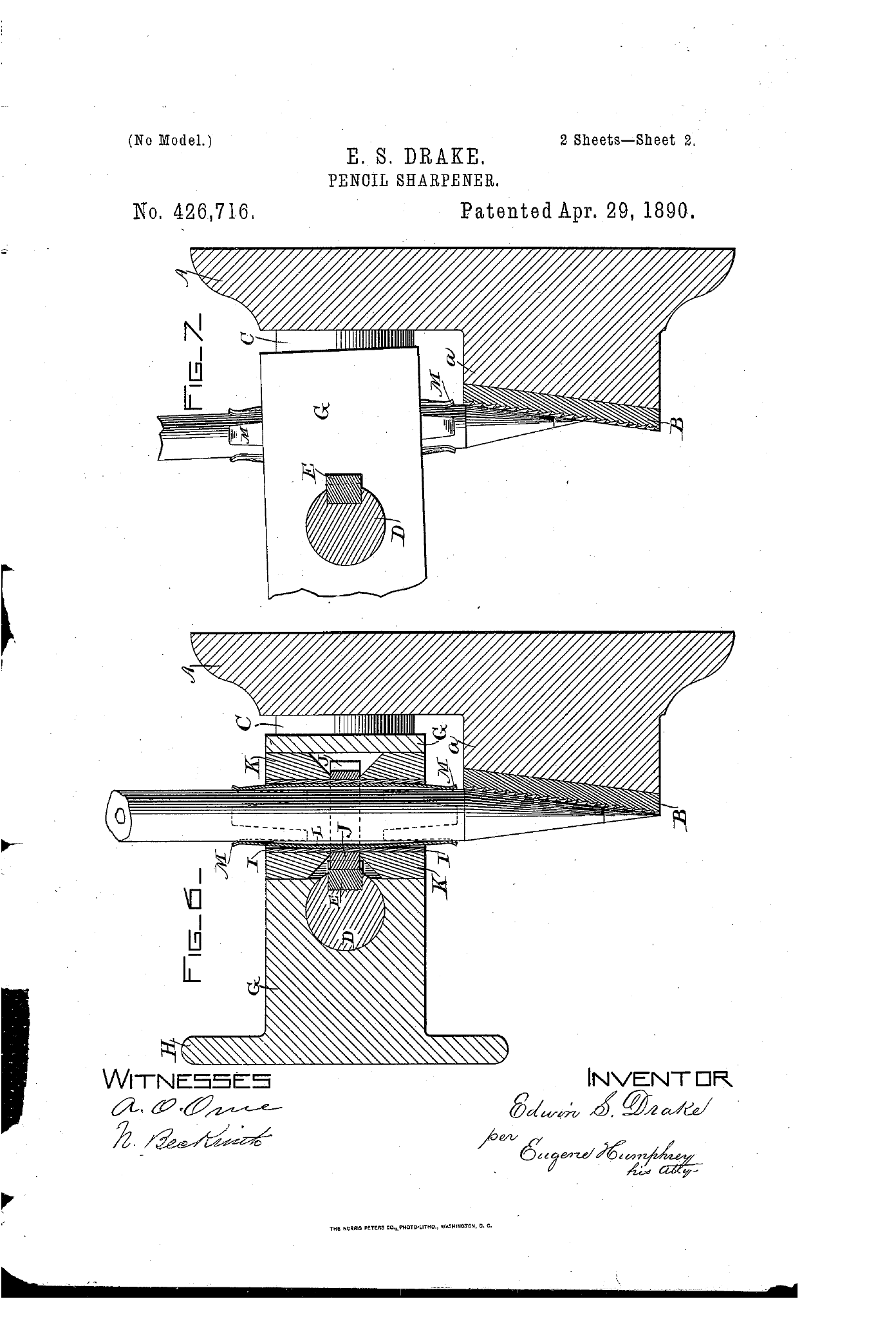

Els dibuixos d’Edwin S. Drake mostren la màquina completa i les seccions del carro. Les lletres A–M identifiquen la base, la llima, l’eix, la cremallera, el pinyó i el portallapis.
Patent sol·licitada el 2 de març de 1889 i concedida el 29 d’abril de 1890. Les làmines originals permeten comprovar la correspondència directa amb l’exemplar conservat.
L’exemplar
Quatre vistes
del mecanisme

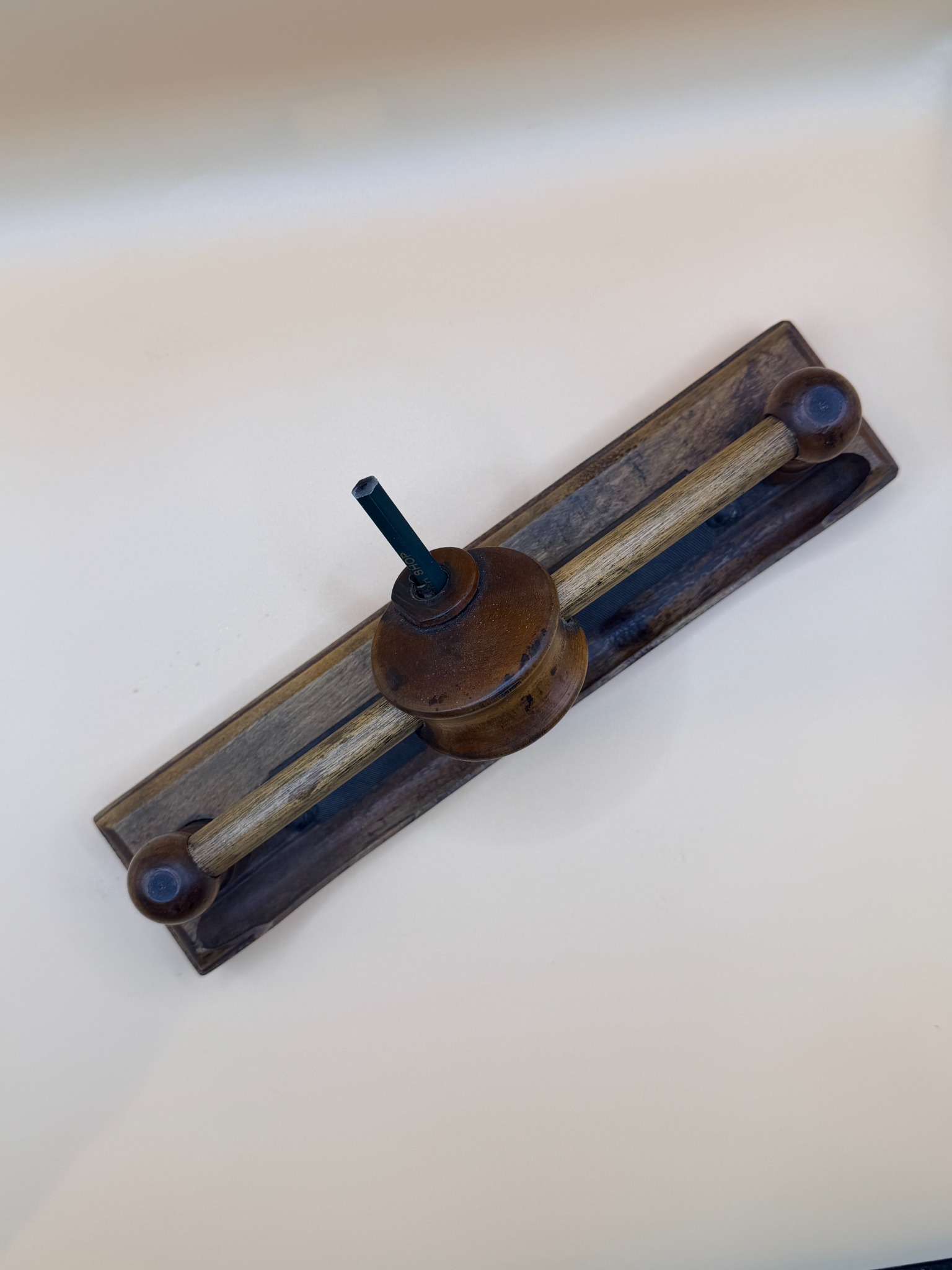

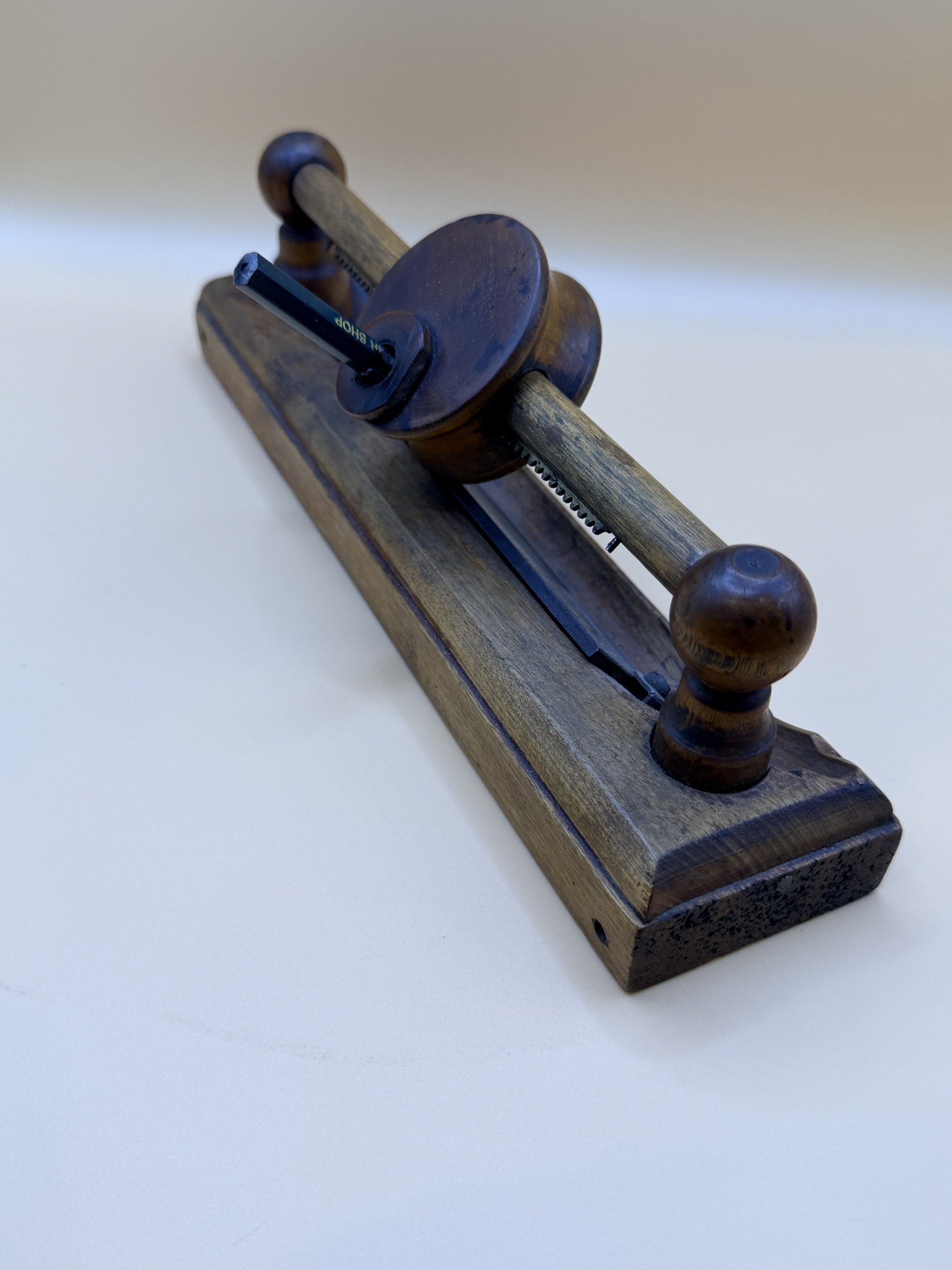

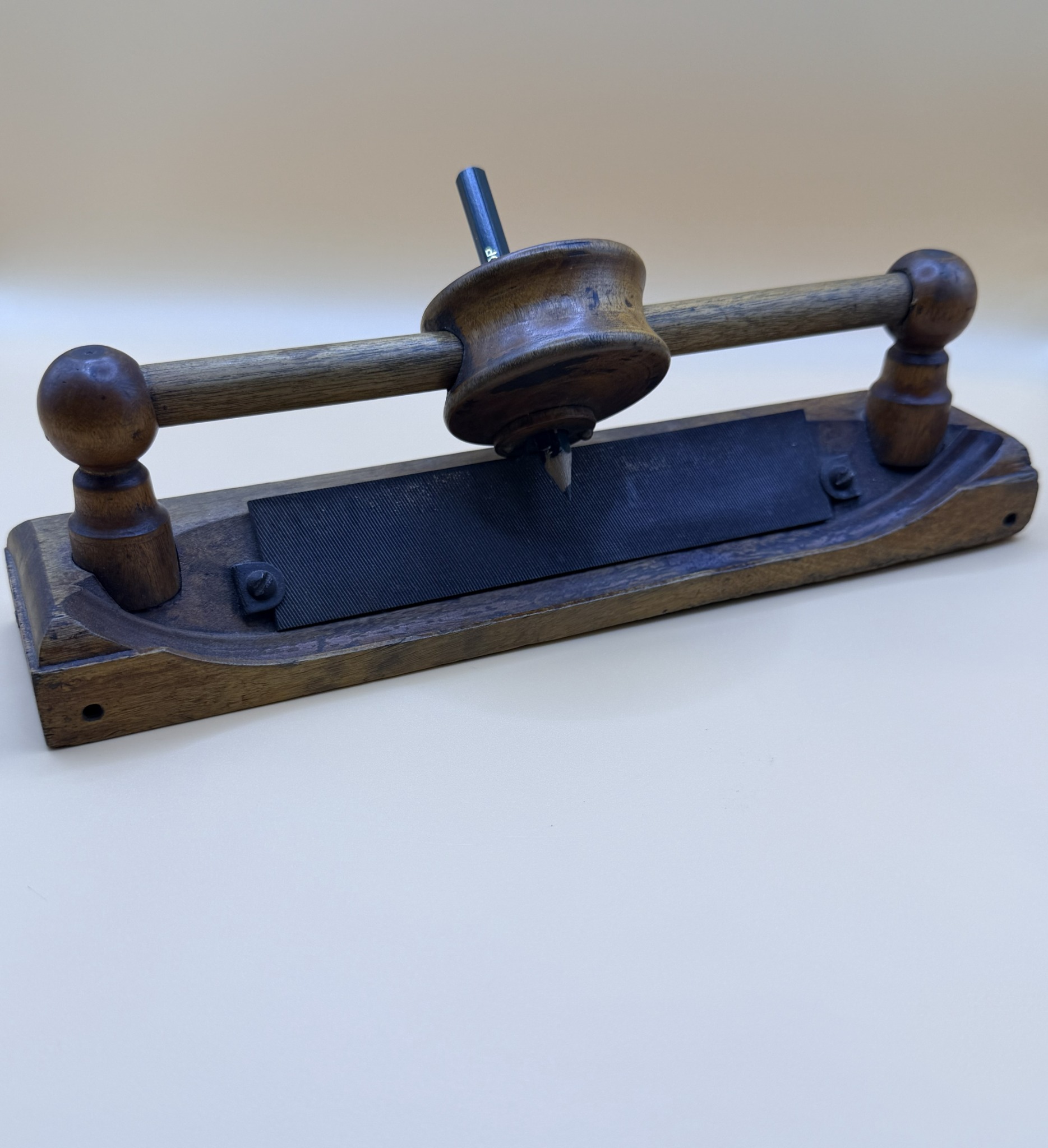

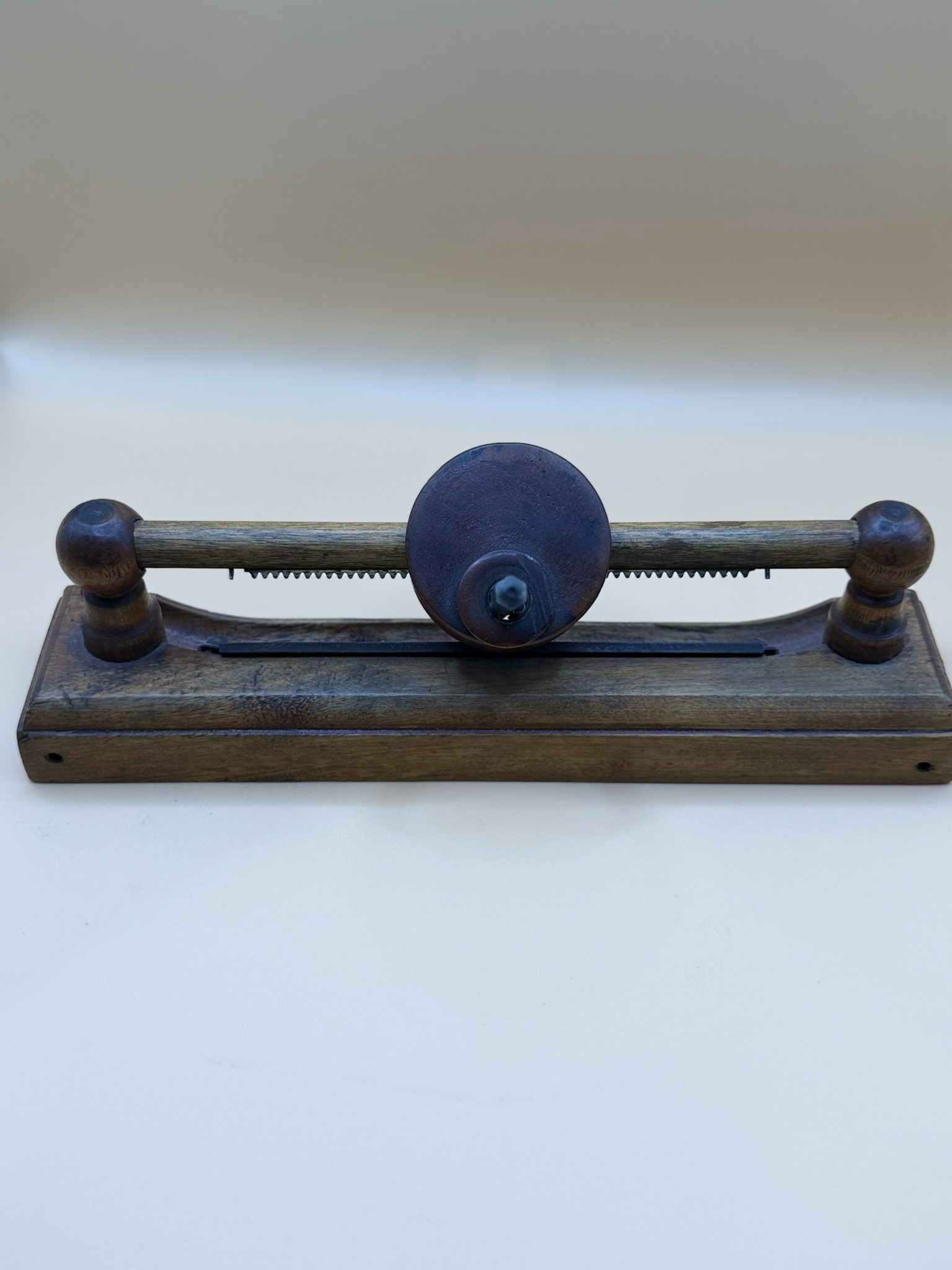

Les fotografies permeten seguir la relació entre el carro central, la cremallera inferior de l’eix i la superfície abrasiva fixada a la base.
Patent · Edwin S. Drake, Pencil-sharpener, US 426,716, sol·licitada el 2 de març de 1889 i concedida el 29 d’abril de 1890.
Història comercial · Early Office Museum, Mechanical Pencil Sharpeners, 1884–1899.
Fotografies i lectura directa de l’exemplar: Col·lecció Josep Maria Enrich Manero.
