Afilallapis mecànic · AF-007
U.S. Automatic
Pencil Sharpener
Una de les màquines que va popularitzar l’afilat automàtic als despatxos nord-americans: el llapis gira, avança i es presenta successivament davant d’un disc tallador de tres braços.
Una màquina realment automàtica
Girar la maneta
i deixar treballar el mecanisme
L’U.S. Automatic aparegué comercialment el 1907 i es convertí en el producte que consolidà Automatic Pencil Sharpener Co. El sistema evitava que l’usuari hagués de girar manualment el llapis: el mateix mecanisme coordinava l’avanç, la rotació i el tall.
Aquest exemplar duu la primera adreça de la firma a Nova York i les dates de patent del 2 d’octubre de 1906 i del 15 d’octubre de 1907. La presència del petit punt d’oli, marcat «OIL HERE», l’identifica com la segona de les dues variants bàsiques documentades.

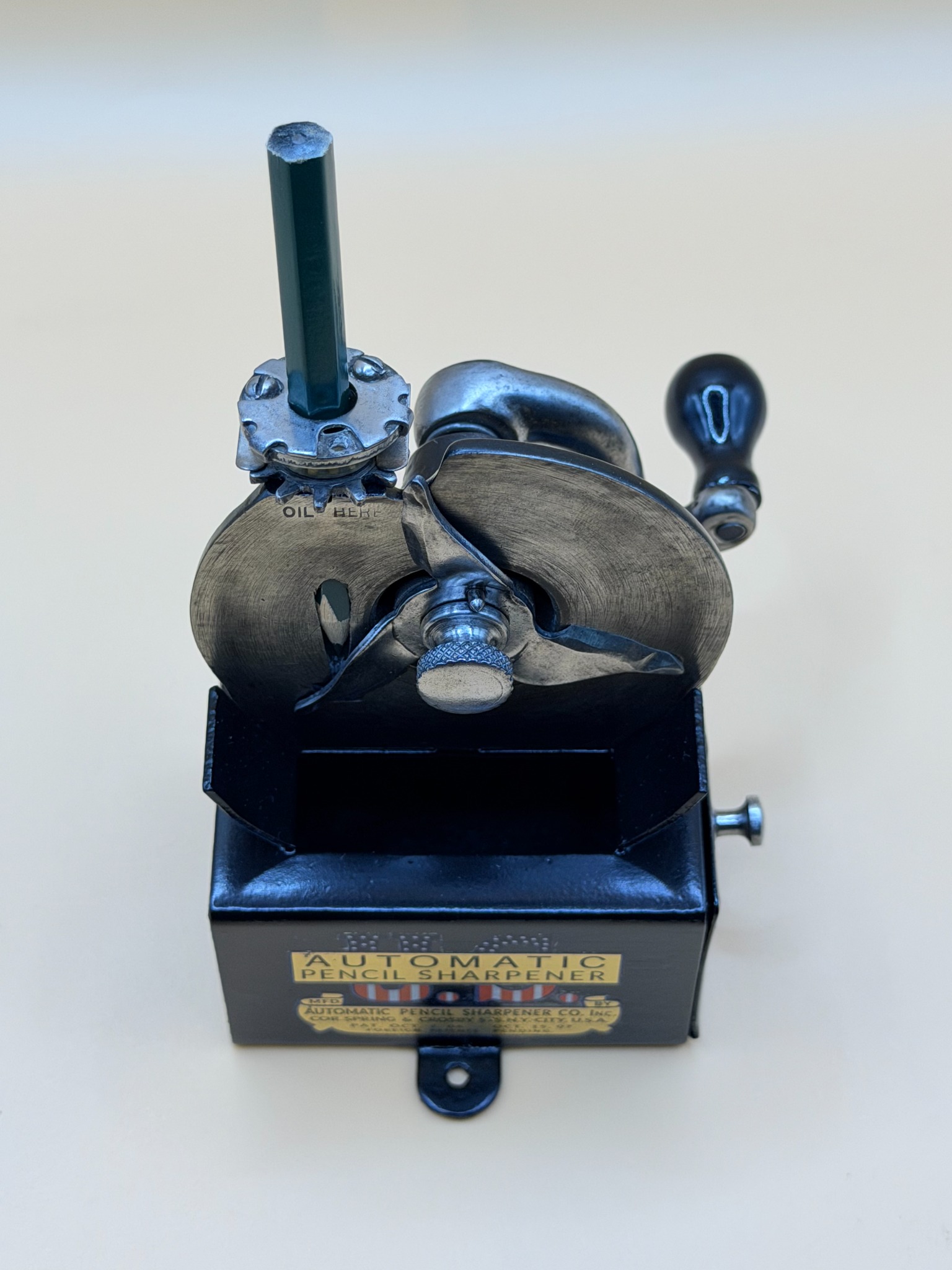

Disc tallador de tres braçosAlimentador giratori, regulació i punt de lubricació «OIL HERE»
Mecànica i ús
Rotació, avanç
i tall coordinats
El conjunt fa girar el llapis de manera intermitent mentre el disc retira successivament petites porcions de fusta i grafit.
- 01
El llapis s’introdueix verticalment dins el suport superior.
- 02
Les petites mordasses el retenen i el fan girar per passos.
- 03
En accionar la maneta, el disc de tres fulles talla cada nova cara presentada.
- 04
Els encenalls cauen al calaix metàl·lic inferior i el regulador controla la forma de la punta.
Cronologia documentada
La datació c. 1907–1910 es basa en la placa de Nova York, les dues patents impreses i la configuració posterior amb dipòsit d’oli.
Dues patents complementàries
Gilfillan
i Spengler
La patent US 832.054 d’Essington N. Gilfillan descriu l’alimentació automàtica: el tallador fa avançar i girar el llapis dins el suport. La patent US 868.028 de Charles C. Spengler hi afegeix un tallador capaç de cedir quan la pressió sobre la punta és excessiva.
El Science Museum Group conserva un exemplar pràcticament equivalent i el relaciona també amb la patent britànica 15.521, concedida a Spengler el 5 de juliol de 1907.

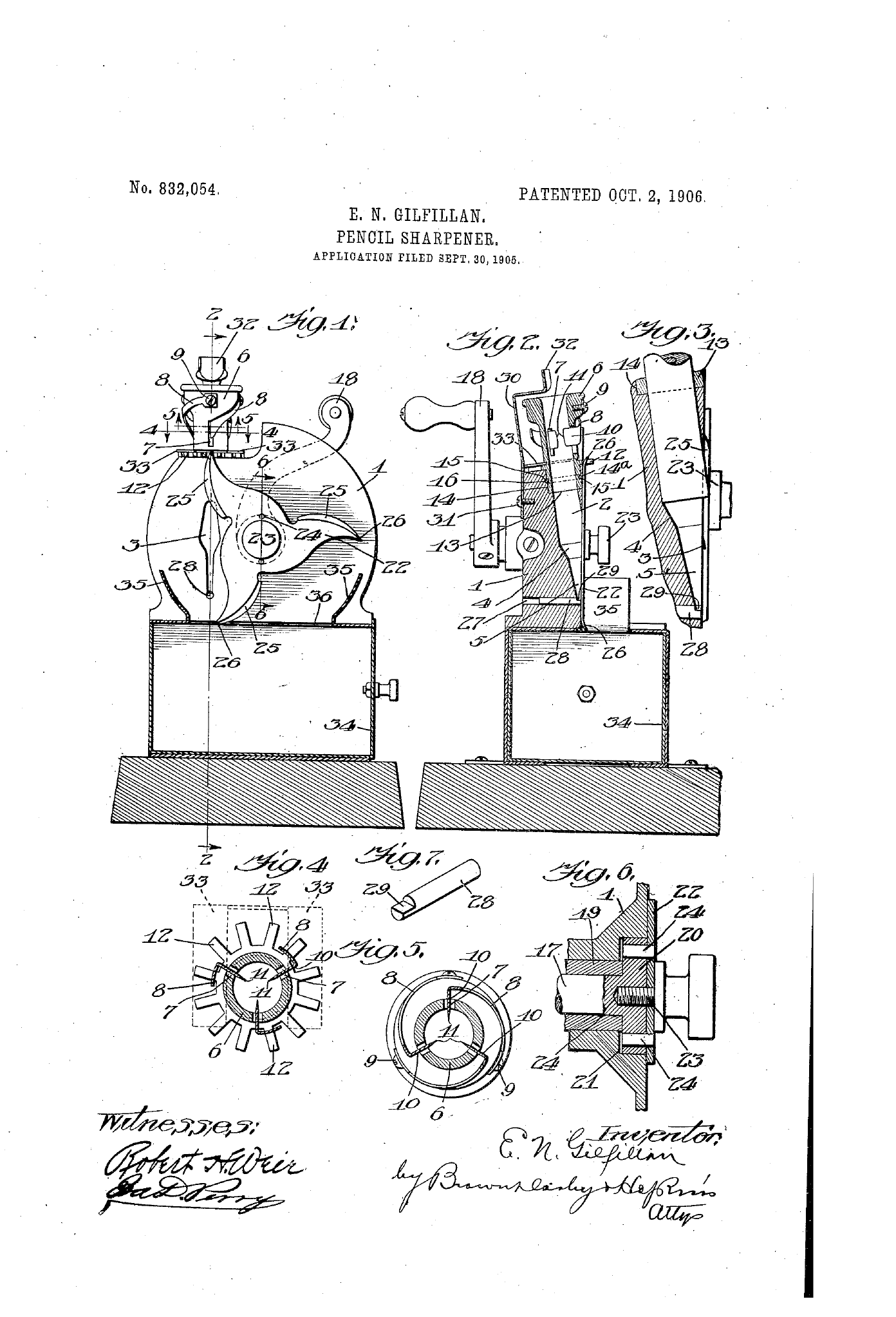

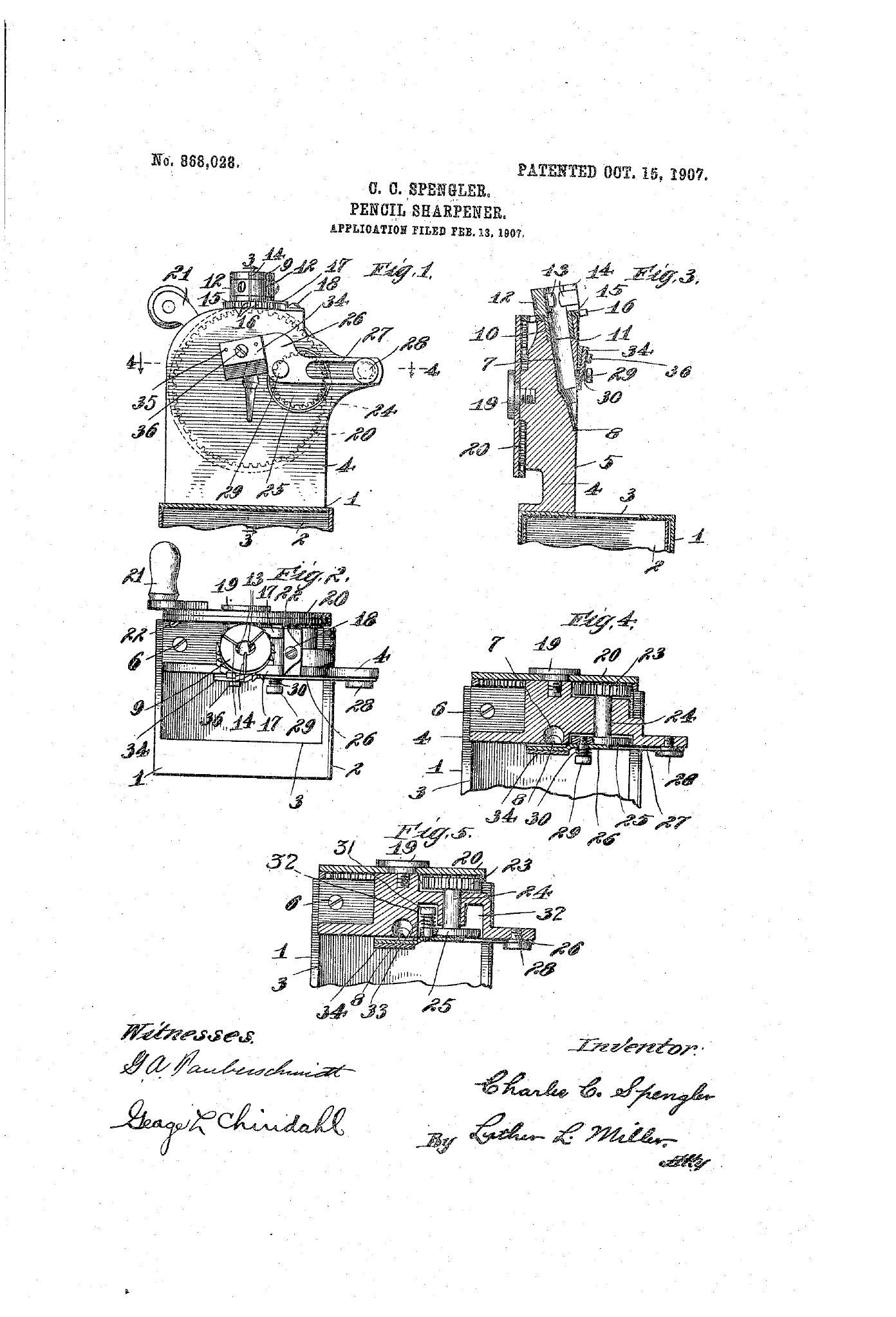

Làmines originals
Les patents
de 1906 i 1907
Els dibuixos permeten comparar l’alimentador vertical, el disc tallador de tres braços, la maneta i el calaix d’encenalls amb l’exemplar conservat.
Detalls de l’exemplar
Maneta, calaix
i alimentador

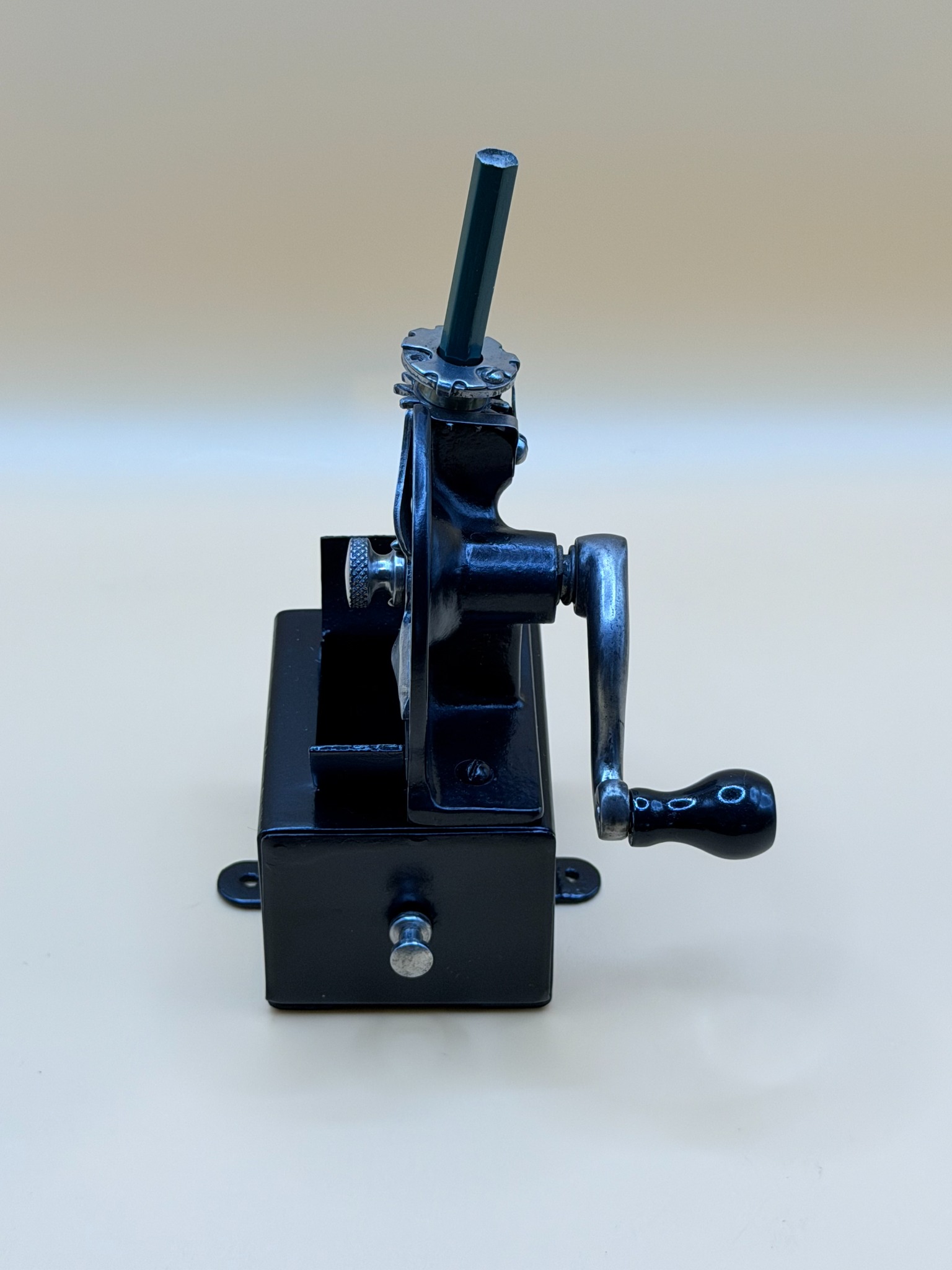

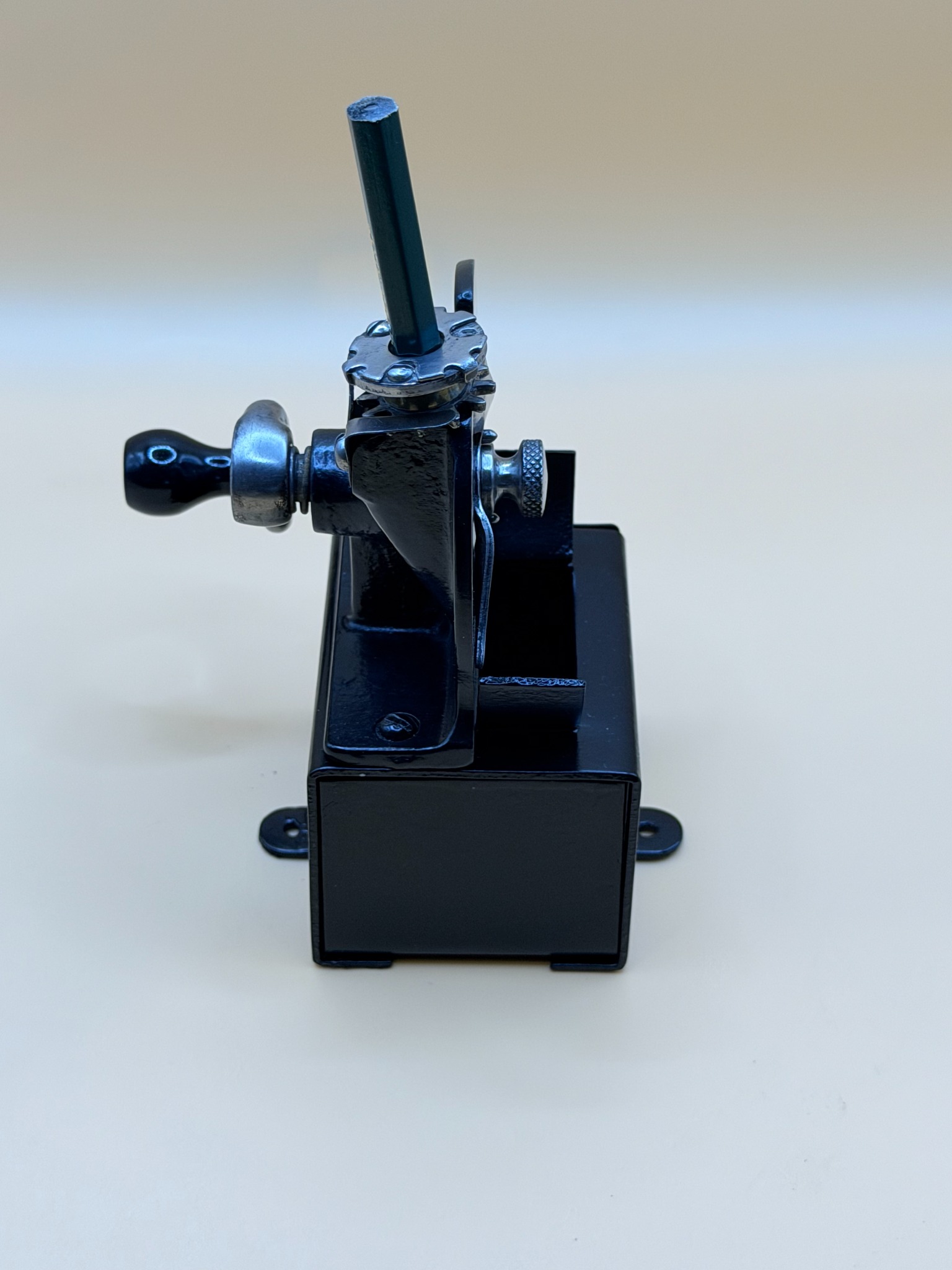

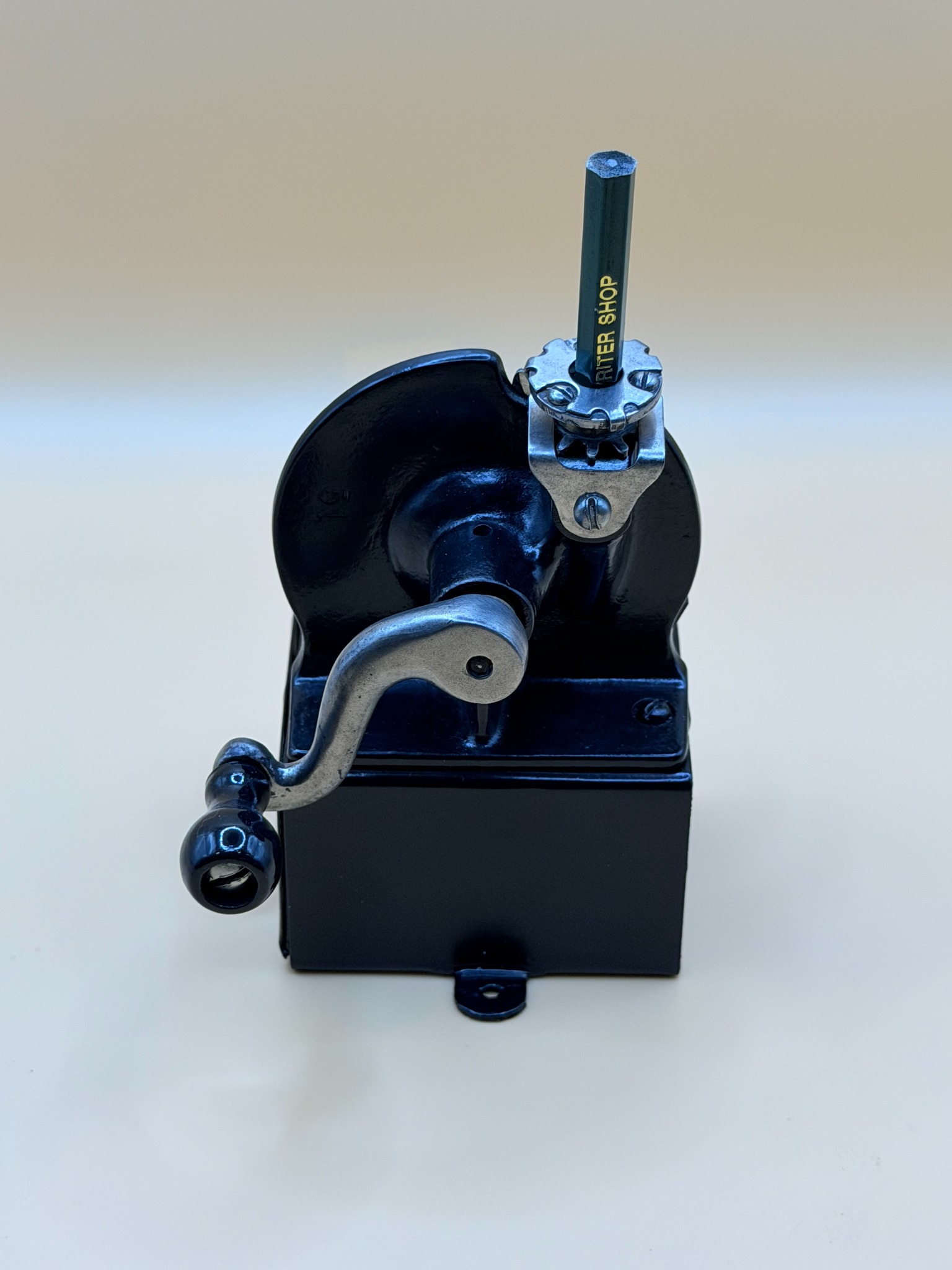

Les quatre vistes conserven íntegrament les proporcions de la màquina i permeten seguir el mecanisme des dels dos costats i la part posterior.
Patents · US 832.054, Essington N. Gilfillan, 1906; US 868.028, Charles C. Spengler, 1907.
Fonts principals · Science Museum Group, Spengler’s Pencil Sharpener, 1907; Early Office Museum, Mechanical Pencil Sharpeners, 1900–1909.
Fotografies i lectura directa de l’exemplar: Col·lecció Josep Maria Enrich Manero.
