Protector de xecs · PC-021
Perforador de xecs
de selector circular
Una màquina manual concebuda per compondre imports caràcter per caràcter i convertir-los en una marca difícil d’alterar. No conserva cap marca visible de fabricant, model o patent, però el seu funcionament es pot reconstruir amb força precisió a partir del mecanisme.
El que revela la màquina
Sense placa,
però no sense pistes
El gran disc de llautó ofereix les xifres del 0 al 9 i dues posicions suplementàries. Una sembla correspondre a un signe monetari format per punts i l’altra a un punt o separador. En total, dotze encaixos d’indexació permeten situar amb exactitud el caràcter escollit sobre el conjunt de punxons.
La disposició general indica un treball seqüencial: seleccionar un caràcter amb el pom petit i accionar la maneta gran per perforar-lo. Les dues guies laterals amb cremalleres i topalls mòbils formen el mecanisme d’avanç: mantenen el xec alineat i el desplacen, pas a pas, fins a la posició següent abans de repetir l’operació.

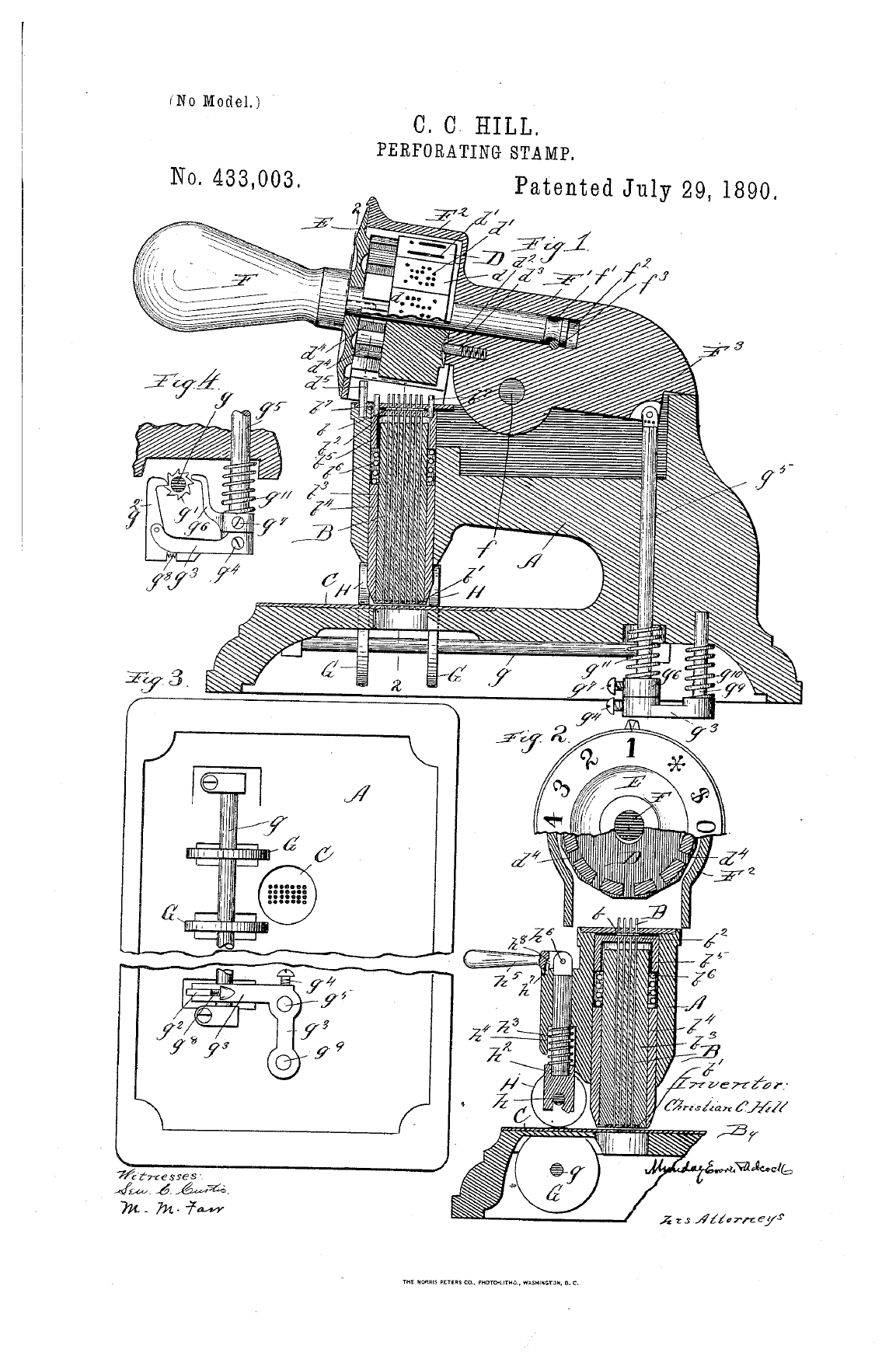

Paral·lel tècnic · no és una atribucióPatent US 433,003 · Christian C. Hill · 29 de juliol de 1890. El dibuix documenta una matriu giratòria de dotze caràcters i una palanca de perforació, principis molt pròxims als de l’exemplar, però no prova que sigui la seva patent.
Mecànica i ús
Dotze posicions,
un sol cap perforador
El sistema visible separa clarament la selecció del caràcter i la força de perforació. Sense obrir la carcassa ni obtenir una mostra, no es pot determinar la forma exacta de cada matriu ni confirmar si totes les peces interiors són originals.
- 01
Girar el pom petit fins que la xifra o el signe desitjat coincideixi amb l’índex del mecanisme.
- 02
Introduir el xec sobre la plataforma i ajustar-ne la posició inicial amb els topalls laterals.
- 03
Accionar la maneta gran de fusta: el moviment transmet la força al cap cilíndric i al conjunt de punxons seleccionat.
- 04
El mecanisme lateral de cremalleres fa avançar el xec fins a la posició següent; repetir la seqüència fins a completar l’import.
Cronologia raonada, no absoluta
Les patents de Hill expliquen una solució tècnica molt pròxima —matriu giratòria, deu numerals, dos signes i palanca de perforació—, però la forma del bastidor i la separació dels comandaments no coincideixen amb els dibuixos. Per això s’inclouen com a context mecànic i cronològic, no com a identificació del fabricant ni com a patent exacta de la peça.
L’exemplar de la col·lecció
Selector, guies
i maneta

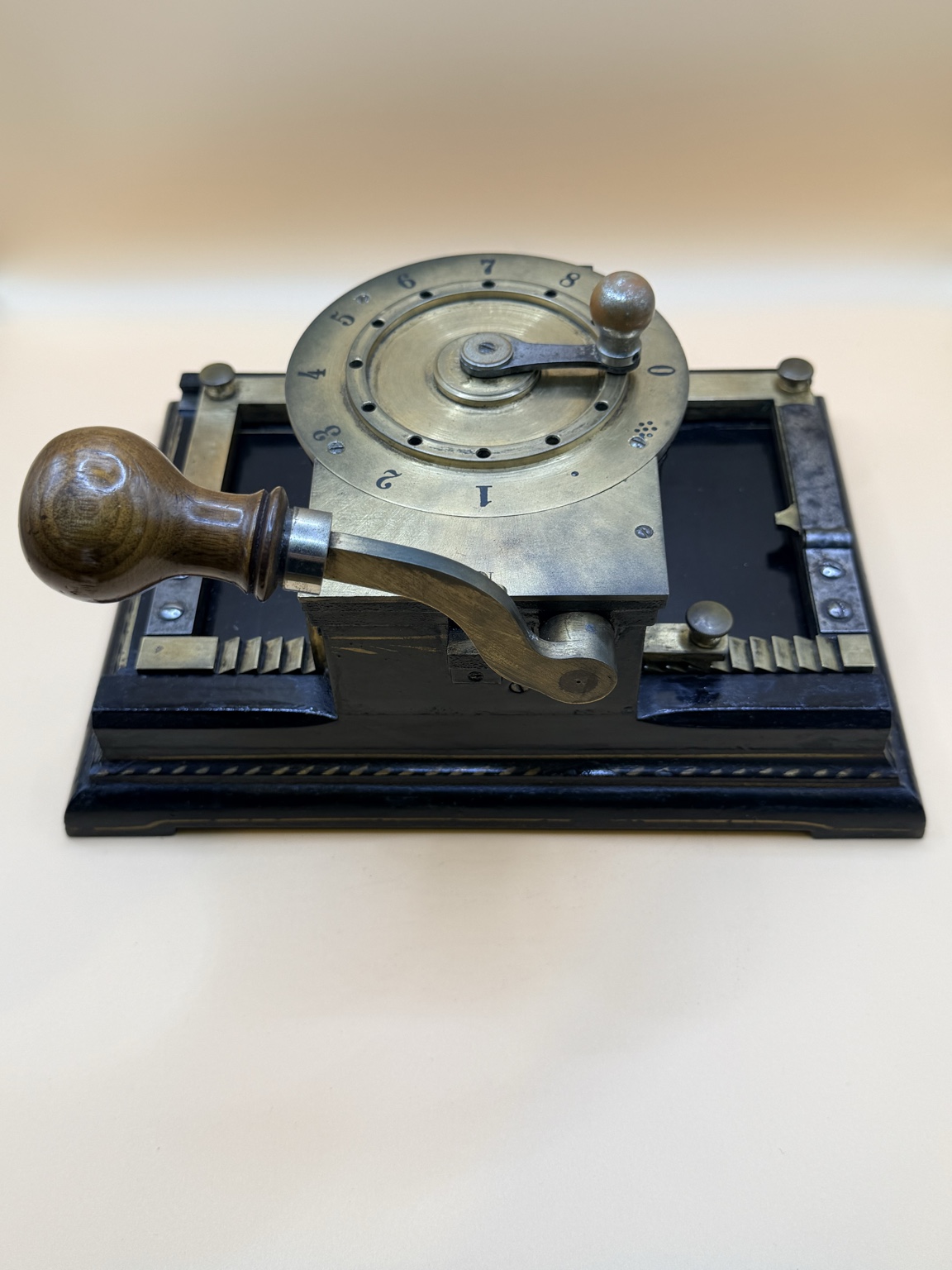

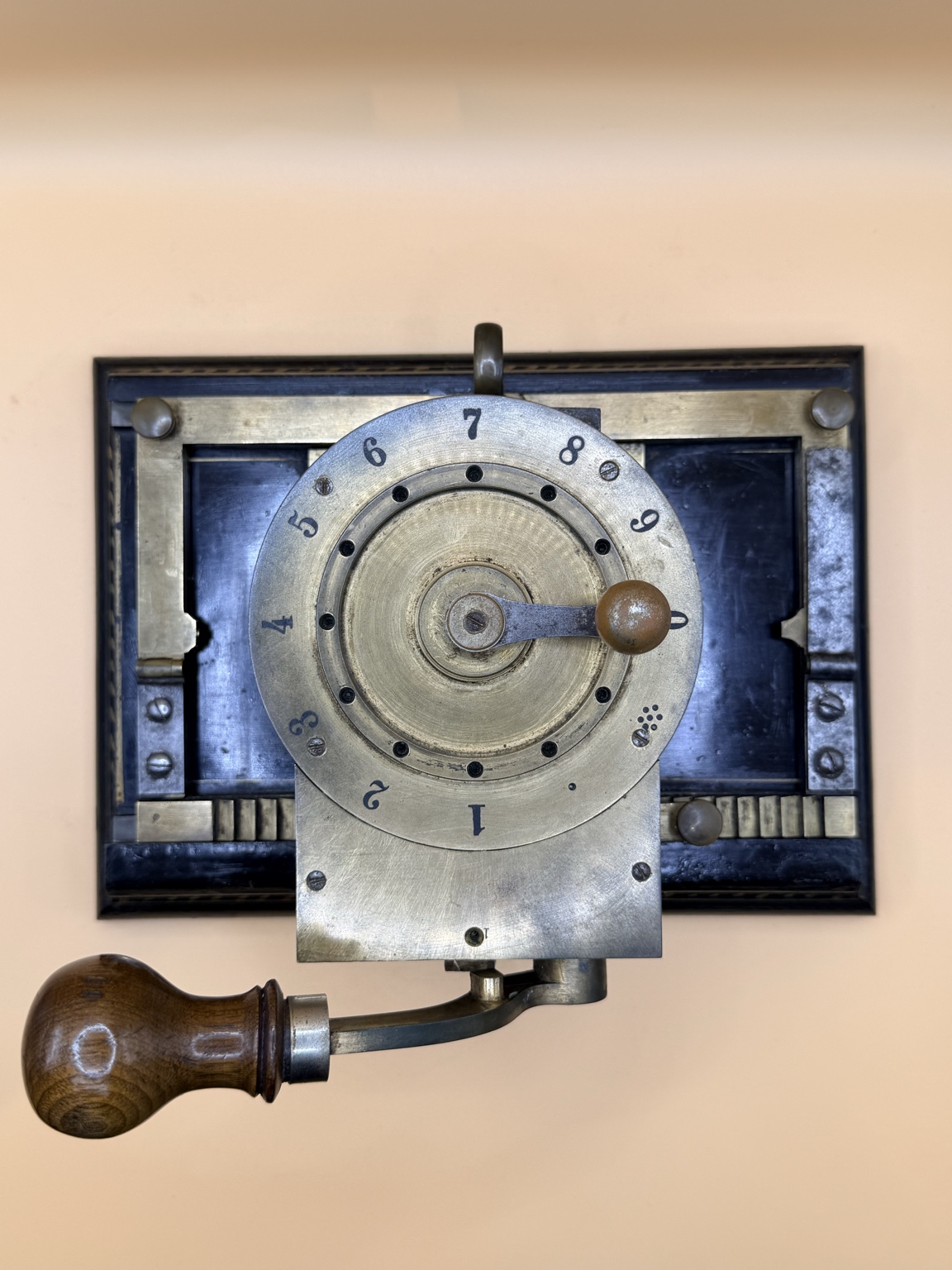

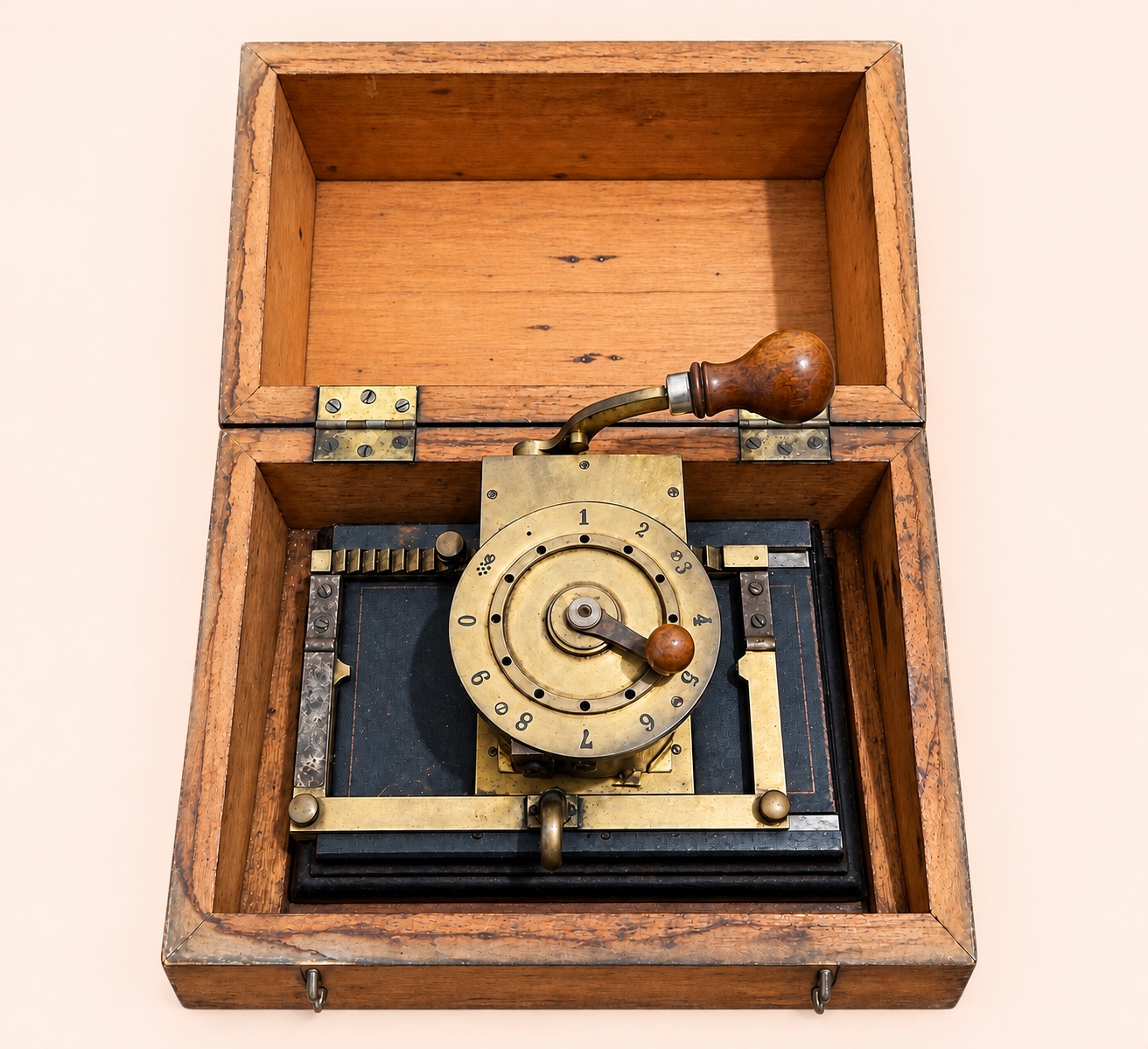

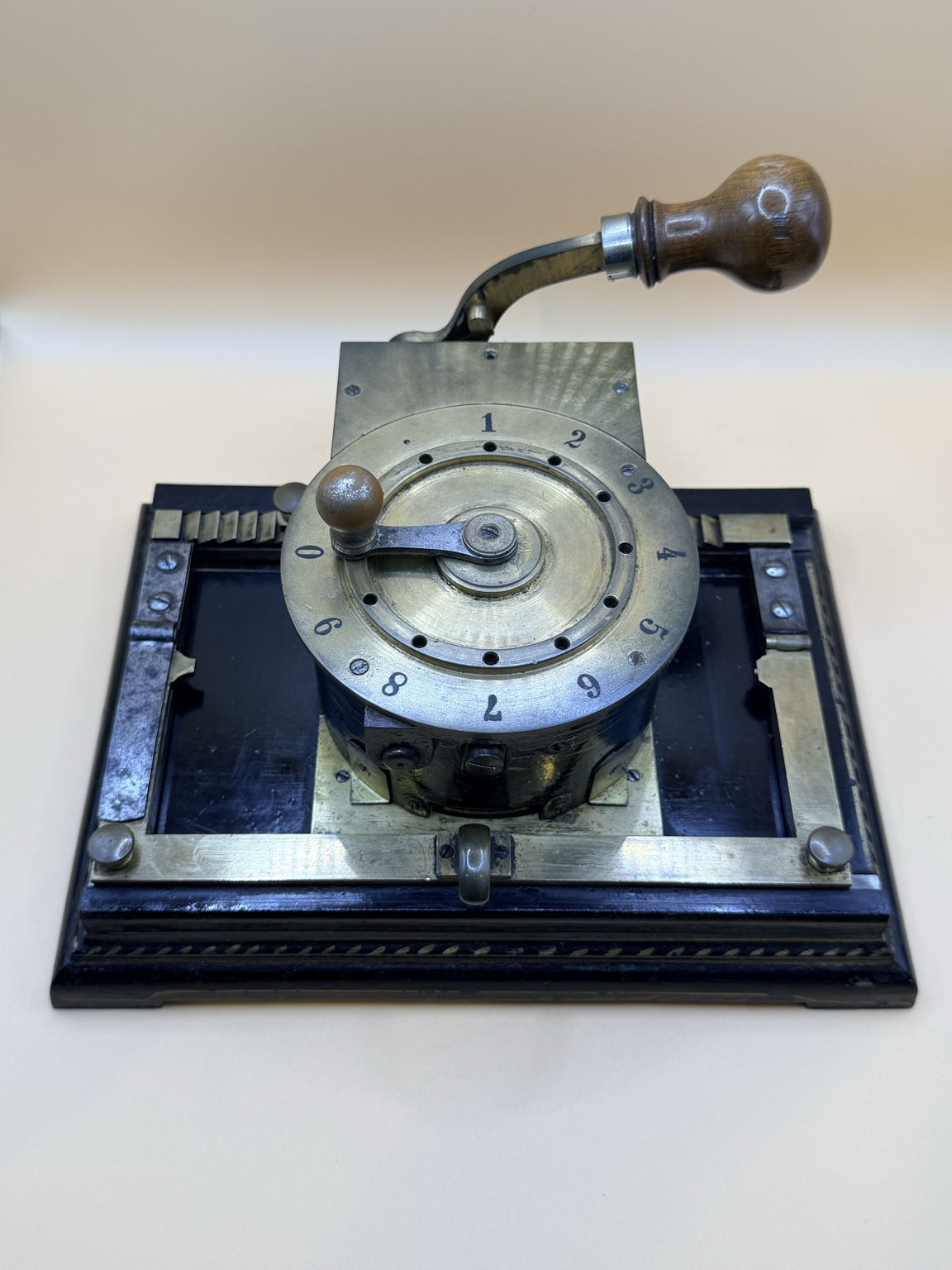

Les quatre vistes documenten el disc indexat, el mecanisme d’avanç per cremalleres, la carcassa cilíndrica, el braç d’accionament i la caixa de fusta original. No s’hi observa cap inscripció comercial o número de patent.
Exemplar aparentment complet en els elements principals visibles: selector, maneta d’accionament, carcassa, plataforma i guies laterals. Presenta desgast d’ús, oxidació puntual i pèrdues a l’acabat negre.
Fonts principals · Observació directa de l’exemplar; patents nord-americanes US 409,324 (Christian C. Hill, 20 d’agost de 1889) i US 433,003 (Christian C. Hill, 29 de juliol de 1890), emprades únicament com a paral·lels funcionals; Early Office Museum, galeria de protectors mecànics de xecs 1869–1899. Fabricant, model, origen i patent exacta resten pendents d’identificació.
Fotografies de l’exemplar: Col·lecció Josep Maria Enrich Manero.
